HUD 보다 낫다. 그래픽 LCD 속도계

G512_serial.zip

0.10MB



옮긴 글

작성일  2011-11-19



가끔 300km 이상의 장거리 출장이 많아서 자주 만나는 속도 위반 카메라 때문에 좀 큰 속도계가 필요하겠더군요.
물론 정속 주행은 합니다만 가끔.. 아주 가끔은 밟을때도 있어야 하잖아요. ^_^
나름대로 깔끔한 HUD를 만들어볼려고 했으나 이래 저래 찾아보다가 그냥 GLCD로 큼지막하게 하나 만들었습니다.



재료비는 만원? 정도.
LCD 및 마이컴 모듈은 만물상의 요것이고요.
http://www.manmullsang.com/shop/item.php?it_id=1300119782

GPS는 만물상의 요것이지요.
http://www.manmullsang.com/shop/item.php?it_id=1271433690

LCD 및 마이컴 모듈이 참 좋은게 mega64를 사용하고 lcd 와 연결되는 것이 아주 간결하게 잘 되어있다는 겁니다.
더구나 양면 기판이지만 부품은 한쪽에만 몰려있고요. 또 배선 그대로 기판을 lcd 뒷면에 양면 테잎으로 붙일수 있고요.

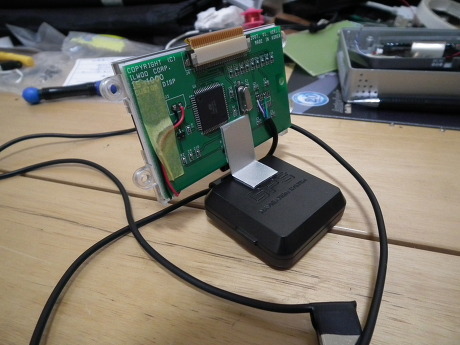

그래서 이 둘을 합치면 요렇게 됩니다.

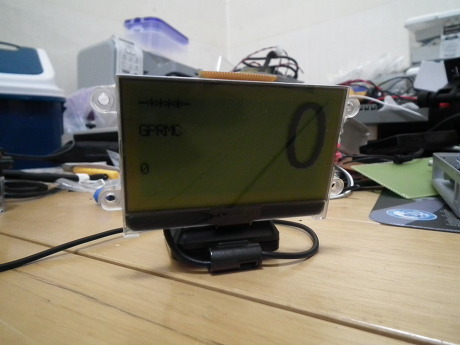

일단 동작 모습을 보면 요렇지요.

좌측에는 약간의 GPS 동작 정보가. 그리고 속도가 3자리 숫자로 표기 됩니다.
아래는 좀 허하죠?
거기는 속도 변화가 있을때마가 히스토그램이 나타납니다.
그리고 GPS 프로토콜에서 GPS가 활성화(위치를 잡은 상태)가 되면 백라이트가 들어옵니다.

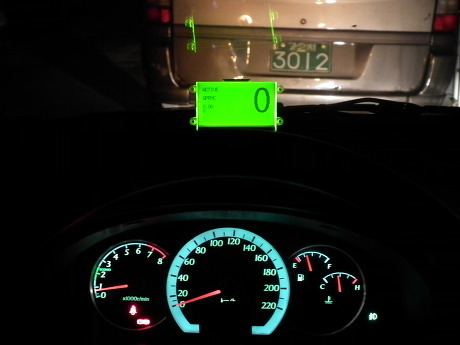

차에 계기판 위에 양면 테잎으로 붙이면 요렇게 되지요.

별거 아니지만 차 앞에서 보면 요렇고요.

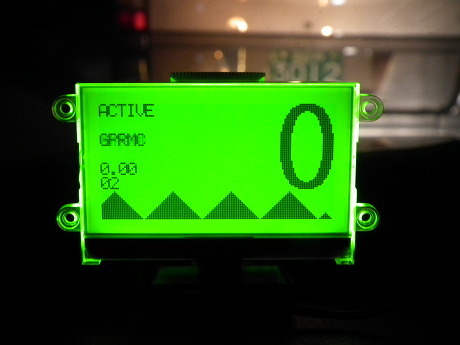

속도가 누적되면 요렇게 하단에 히스토그램이 나타납니다.





이제 속도는 좀 쉬원스럽게 보겠네요.



어설픈 HUD로 구현되서 2중상이 맺히거나 밝을때 보이지 않는 문제를 가지고있는것보다 삽질 + 만원으로 만족스러운걸 만들었네요.



소스는 여기서 받을수 있습니다만 회로나 배선도는 별도로 없습니다.



atmeag 를 다뤄보신 분이라면 소스 상에서 배선 정보를 찾을수 있을 것으로 보입니다.
